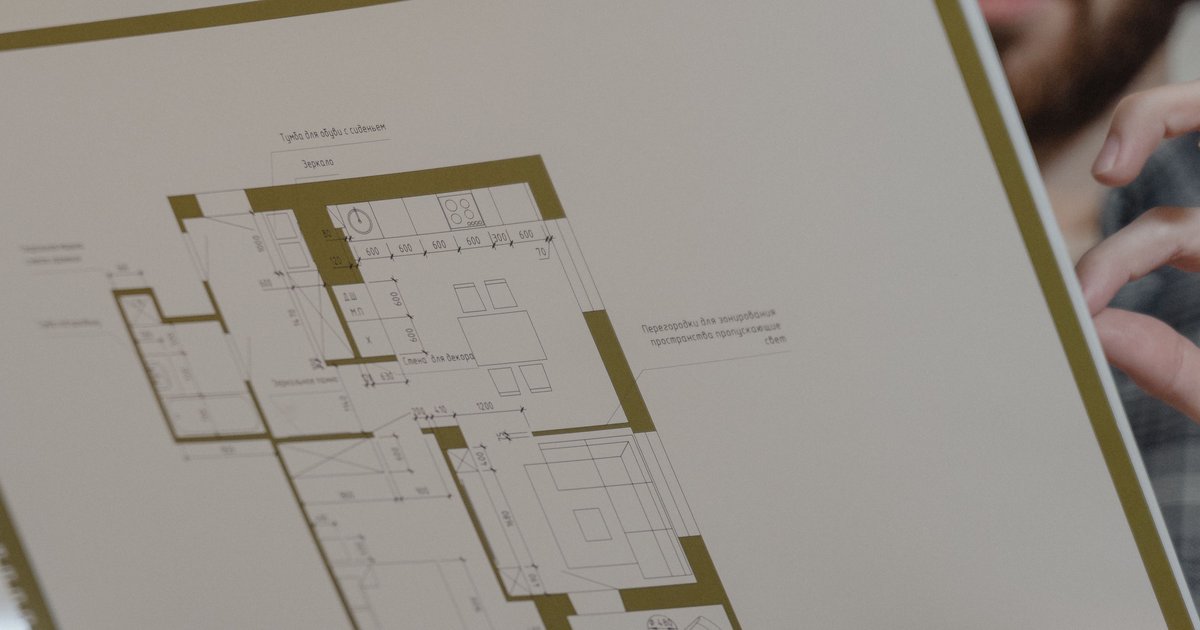

Ako čítať stavebné výkresy: sprievodca pre laikov

Keď dostanete do rúk projektovú dokumentáciu, prvý pohľad na hustú sieť čiar, čísel a skratiek môže byť poriadne ohromujúci. Stavebné výkresy sú však logicky usporiadané dokumenty, ktoré sa dajú naučiť čítať – aj bez architektonického či inžinierskeho vzdelania. Ak staviate, rekonštruujete alebo len chcete rozumieť tomu, čo váš projektant navrhol, základná orientácia v projektovej dokumentácii vám ušetrí čas, peniaze aj nedorozumenia so zhotoviteľom.

Čo tvorí projektovú dokumentáciu

Projektová dokumentácia nie je jeden výkres, ale súbor viacerých dokumentov. Každý z nich zachytáva stavbu z iného uhla a obsahuje iný typ informácií. Skôr než sa pustíte do samotného čítania, je dôležité vedieť, čo v dokumentácii hľadáte.

• Technická správa – textová časť, ktorá vysvetľuje zámer stavby, použité materiály a technické riešenia. Čítajte ju ako prvú, pretože vysvetľuje logiku celého projektu.
• Situačný výkres – zobrazuje parcelu a polohu stavby na nej v súvislosti s okolitými pozemkami, cestami a inžinierskymi sieťami.
• Pôdorysy – pohľad na budovu zhora po odrezaní strechy alebo stropu. Pre väčšinu laikáckych potrieb sú to najdôležitejšie výkresy.
• Rezy – zvislý rez budovou, ktorý ukazuje výšky miestností, hrúbky konštrukcií a riešenie schodov.
• Pohľady – priame pohľady na fasády budovy zo všetkých svetových strán.
• Detailné výkresy – zväčšené zobrazenia kritických miest, napríklad napojenia strechy na stenu alebo ostenia okna.

Každý výkres má titulný blok – spravidla v pravom dolnom rohu – kde nájdete názov projektu, meno projektanta, číslo výkresu a dátum. Tieto údaje vám pomôžu zorientovať sa, keď máte pred sebou rozloženú hromadu papierov.

Ako funguje mierka a prečo je dôležitá

Mierka je pomer, ktorý hovorí, koľkokrát je skutočnosť zmenšená na papieri. Zapísuje sa napríklad ako 1:50, 1:100 alebo 1:200. Číslo za dvojbodkou udáva, o koľko je výkres menší ako skutočnosť – pri mierke 1:100 predstavuje 1 centimeter na papieri 100 centimetrov, teda jeden meter v realite.

Praktický príklad výpočtu

Predstavte si, že na pôdoryse v mierke 1:50 meriate izbú a dostanete hodnotu 6 centimetrov. Skutočná dĺžka izby je teda 6 × 50 = 300 centimetrov, čiže 3 metre. Toto jednoduché násobenie je všetko, čo potrebujete vedieť o prevode mierky.

Na orientačné meranie priamo na výkrese slúži grafická mierka – úsečka s vyznačenými hodnotami, ktorá si zachová správny pomer aj po okopírovaní či zmenšení dokumentu. Číselná mierka (1:100) môže byť zavádzajúca, ak výkres vyhodnotila tlačiareň na iný formát papiera.

Čo všetko nájdete na pôdoryse

Pôdorys je horizontálny rez budovou vedený zhruba vo výške 1 meter nad podlahou daného podlažia. Odrezaná časť – napríklad múry, okná a dvere – sa zobrazuje špeciálnym spôsobom, zatiaľ čo prvky pod rovinou rezu sú znázornené bežnou čiarou.

Čiary a ich hrúbky

Jedným z prvých kľúčov k čítaniu výkresov je rozlíšenie typov čiar:

• Hrubá plná čiara – obrys odrezaných konštrukcií, teda nosné steny, stĺpy a priečky v rovine rezu.
• Tenká plná čiara – kóty, popisy, prvky pod rovinou rezu (napr. podlahové plochy).
• Prerušovaná čiara – skryté alebo zakryté prvky, napríklad nosník vo stropnej konštrukcii alebo otvor v stene za inou stenou.
• Bodkočiarkovaná čiara – osi symetrie, stredové čiary konštrukcií alebo hranice rez rovín.

Nosné steny mať zreteľne silnejší obrys ako nenosné priečky. Rozdiel nie je len estetický – odstraňovanie nosných stien si vyžaduje statické posúdenie, zatiaľ čo priečky môžete pri rekonštrukcii presúvať oveľa voľnejšie.

Kóty a rozmery

Kóty sú číselné hodnoty zapísané pozdĺž výkresov s pomocnými čiarami a šípkami. Väčšinou sa uvádzajú v milimetroch, pokiaľ nie je v titulnom bloku uvedené inak. Reťaz kót zvyčajne zobrazuje najprv rozmery jednotlivých prvkov (šírka okna, hrúbka steny), potom rozmery miestností a nakoniec celkový rozmer budovy.

Výškové kóty na pôdoryse sa píšu do malého obdĺžnika alebo šípky a udávajú výšku podlahy v danom bode nad referenčnou úrovňou (tzv. ±0,000, čo zvyčajne zodpovedá úrovni hotovej podlahy prízemia). Záporná hodnota označuje výšku pod touto úrovňou – napríklad hĺbku základov.

Symboly dverí a okien

Dvere sú na pôdoryse znázornené oblúčikom, ktorý naznačuje smer a uhol otvárania. Šírka dvierneho otvoru zodpovedá skutočnej hrúbke otvoru v múre. Posuvné dvere sa zobrazia ako obdĺžnik s čiarou naznačujúcou dráhu posúvania.

Okná vyzerajú ako dve alebo tri rovnobežné čiary v otvore steny, pričom počet čiar môže signalizovať typ zasklenia. Podrobnosti o type okna, materiáli a otváraní sa spravidla nachádzajú v samostatnom výpise prvkov alebo v legendách.

Ako čítať rezy a pohľady

Rezy odhaľajú to, čo pôdorys nedokáže zobraziť – výšky, sklony a vrstvenie konštrukcií. Na pôdoryse nájdete čiaru rezu označenú veľkými písmenami (napr. A–A alebo B–B) a šípky ukazujúce smer pohľadu. Odpovedajúci rez potom nájdete v dokumentácii podľa rovnakého označenia.

Na reze vidíte hrúbky jednotlivých vrstiev konštrukcie – napríklad podlahy (poter, tepelná izolácia, nášlapná vrstva), stropu alebo strechy. Tieto vrstvy sú zväčša vyšrafované rôznymi vzormi podľa materiálu.

Šrafovacie vzory materiálov

Rôzne materiály majú medzinárodne uznávané šrafovacie symboly, hoci v praxi sa môžu mierne líšiť. Najbežnejšie sú:

• Betón – nepravidelné bodky alebo kamene v cementovej hmote
• Tehla alebo murivo – vzor šikmých čiar alebo imitácia kladenia tehiel
• Tepelná izolácia – vlnovky alebo kosé čiarky
• Drevo (rez) – rovnobežné vlákna alebo šikmá šrafúra
• Zemina – nepravidelná šrafúra s bodkami

Ak si nie ste istí, čo daný vzor znamená, hľadajte legendu materiálov – väčšina projektantov ju uvádza buď priamo na výkrese, alebo v technickej správe.

Bežné skratky a značky, ktoré treba poznať

Projektová dokumentácia používa štandardizované skratky, ktoré šetria miesto na výkrese. Niektoré sú odvodené z latinčiny alebo nemčiny a môžu laika zmiasť. Tu sú tie najdôležitejšie:

Okrem skratiek sa na výkresoch objavujú aj čísla miestností zapísané do kroužku. Tieto čísla odkazujú na tabuľku miestností, kde nájdete podlahovú plochu, výšku a účel každej miestnosti. Toto prepojenie je veľmi praktické pri kontrole, či navrhnuté dispozičné riešenie zodpovedá vašim požiadavkám.

Ako si overíte dispozíciu a plochy miestností

Jednou z najčastejších otázok laika je: „Je tá izba naozaj taká veľká, ako hovorí projektant?" Overenie je jednoduché – stačí poznať mierku a mať pravítko.

Zmerajte na výkrese vnútorné rozmery miestnosti (od steny k stene, bez hrúbky omietok, pokiaľ nie je uvedené inak) a prenásobte mierkou. Výsledok porovnajte s tabuľkou miestností v dokumentácii. Ak sa hodnoty líšia o viac než pár centimetrov, je to dôvod na otázku smerom k projektantovi – mohlo prísť k tlačovej chybe alebo k zmene projektu.

Pri posudzovaní dispozície si všímajte aj:

• Smer otvárania dverí – šírka pre prechod by mala byť aspoň 80–90 cm pre bežné dvere
• Priechodnosť miestností – kde sa dvere otvárajú, nesmie stáť nábytok
• Polohu nosných stien – tie limitujú možné zmeny pri budúcej rekonštrukcii
• Prirodzené osvetlenie – orientáciu okien voči svetovým stranám

Čo robiť, keď niečomu nerozumiete

Aj skúsení stavebníci narazia na časti dokumentácie, ktoré sú nejasné alebo zdanlivo si protirečia. Prvý krok je vždy porovnanie viacerých výkresov – pôdorys, rez a pohľad by mali byť vzájomne konzistentné a navzájom sa dopĺňať.

Ak nejasnosť pretrvá, napíšte projektantovi konkrétnu otázku s odkazom na číslo výkresu a popis problematického miesta. Vágny dotaz „toto mi nesedí" málokedy vedie k rýchlej a jednoznačnej odpovedi. Projektanti sú zvyknutí vysvetľovať dokumentáciu klientom a väčšina nejasností sa vyrieši jednou e-mailovou výmenou.

Nikdy nenechávajte nejasnosti na stavenisku – rozhodnutia robené „od oka" počas výstavby bývajú drahé a ťažko napraviteľné. Písomné vyjasnenie pred začatím prác je vždy lacnejšia varianta.

Záver

Čítanie stavebných výkresov nie je vyhradené len pre odborníkov. Ak poznáte základné typy dokumentov, rozumiete mierke, dokážete rozlíšiť nosné a nenosné steny a viete interpretovať kóty, máte dostatok znalostí na to, aby ste aktívne komunikovali so svojím projektantom a zhotoviteľom. Výkres je zmluva medzi tým, čo bolo navrhnuté, a tým, čo sa postaví – a vy máte plné právo jej porozumieť. Čím skôr si tieto základy osvojíte, tým istejšie sa budete pohybovať počas celej stavby alebo rekonštrukcie.
